Lithography Nanofabrication là gì? Quy trình sản xuất cấu trúc cấp nano
Trong công nghiệp nano, việc thiết kế cấu trúc ở quy mô nano là điều quan trọng. Ví dụ như trong việc tạo ra cảm biến nano, sản xuất bộ nhớ, vi xử lý CPU, chip bán dẫn, microchip, thiết bị quang học nhỏ, cũng như các thiết bị y tế có kích thước rất nhỏ. Vậy quy trình nào sẽ đảm nhận vai trò này? Chúng tôi Hong Kong NTI - nhà cung cấp thiết bị đo lường cấp micro-nano sẽ giải thích về quy trình Lithography cho Nanofabrication là gì, có bao nhiêu loại, nguyên lý hoạt động như thế nào, được sử dụng trong những ngành công nghiệp nào.
Lithography Nanofabrication là gì?
Lithography Nanofabrication là quy trình sản xuất cấu trúc kích thước nanometer (1-100 nanometer) trên bề mặt vật liệu, sử dụng kỹ thuật chuyển giao hoa văn có độ chính xác cao, như in ấn, chiếu sáng qua bộ lọc có hoa văn theo yêu cầu để tạo ra cấu trúc theo thiết kế đã đặt ra hoặc theo hoa văn đã được thiết kế. Thường được sử dụng để sản xuất các thiết bị có cấu trúc cấp nano như chip bán dẫn, thiết bị điện tử, CPU, bộ nhớ, cảm biến nhỏ, thiết bị y tế nhỏ hoặc các cấu trúc cấp nano khác.
Lithography Nanofabrication có nguyên lý hoạt động như thế nào?
Nguyên lý hoạt động của Lithography Nanofabrication có thể hiểu đơn giản như sau:
- Thiết kế hoa văn: Tạo mẫu với phần mềm như các phần mềm CAD khác nhau, thiết kế bố cục chính xác cho cấu trúc nano cần thiết.
- Chuẩn bị bề mặt: Như vật liệu silicon, làm sạch không bị ô nhiễm, điều chỉnh bề mặt cho nhẵn và đồng đều, phù hợp cho việc tạo cấu trúc.
- Chiếu sáng: Sử dụng tia UV, electron, chùm tia ion khắc hoa văn lên vật thể.
- Hiện hình: Bằng cách ngâm trong dung dịch, rửa bỏ phần không cần thiết như Wet etching hoặc Dry etching.
- Kiểm tra và đo kết quả: Đo độ dày, độ rộng, độ đồng đều, kiểm tra khuyết tật hoặc hư hỏng.
Lithography Nanofabrication có bao nhiều loại?
Kỹ thuật thực hiện Lithography Nanofabrication có nhiều loại, mỗi loại có ưu điểm, độ chính xác và ứng dụng khác nhau như sau:
1. Photolithography
Sử dụng ánh sáng (thường là tia UV) và mặt nạ ánh sáng (photomask) để chiếu hoa văn lên chất cảm quang (photoresist). Độ chính xác khoảng 100 nanometer, được sử dụng rộng rãi trong công nghiệp vi điện tử cho sản xuất số lượng lớn vì có tốc độ sản xuất cao, nhưng độ chính xác bị giới hạn bởi bước sóng ánh sáng.
2. Extreme Ultraviolet (EUV) Lithography
Dạng tiên tiến hơn của Photolithography sử dụng bước sóng ngắn hơn nhiều (như 13.5 nanometer) để tạo ra cấu trúc nhỏ hơn, điều này rất quan trọng cho các mạch tích hợp thế hệ mới.
3. Electron Beam Lithography (EBL)

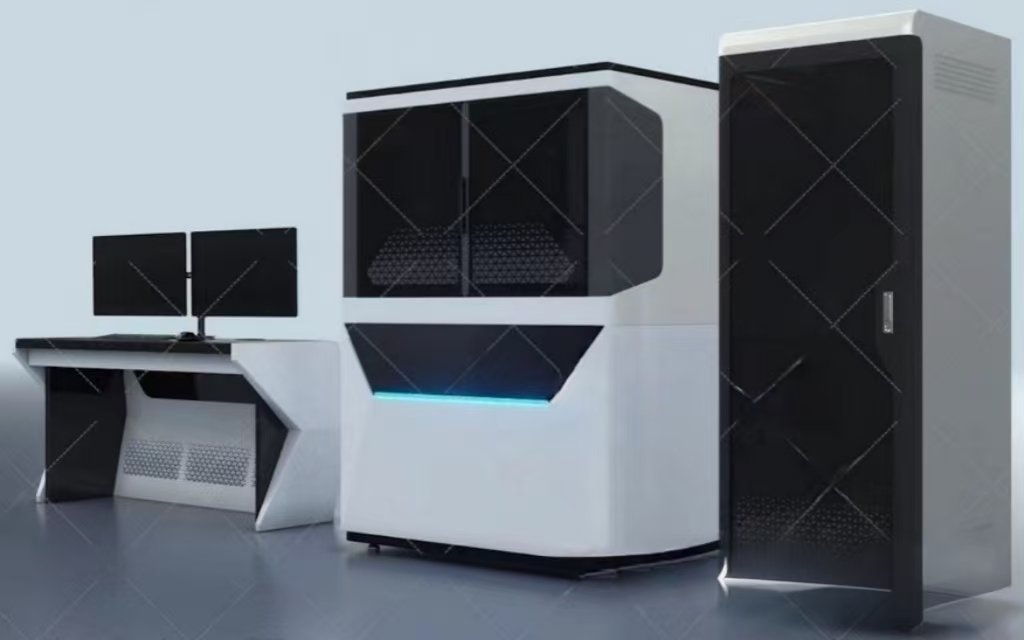

Sử dụng chùm electron tập trung hẹp để viết hoa văn trực tiếp lên chất kháng electron. Cho độ chính xác rất cao (dưới 10 nanometer) và không cần sử dụng mặt nạ, phù hợp cho nghiên cứu, tạo mẫu thử nano điện tử, quantum dot và sản xuất mặt nạ ánh sáng, nhưng có tốc độ sản xuất thấp hơn Photolithography. Ví dụ hệ thống như Electron Beam Exposure System Pharos310.
4. Nanoimprint Lithography
Là kỹ thuật tạo hoa văn bằng cách ép khuôn xuống vật liệu. Sử dụng khuôn cứng có hoa văn đã định sẵn ép xuống chất kháng mềm và có thể đóng rắn trên bề mặt. Có chi phí thấp và có thể đạt độ chính xác cao (dưới 10 nanometer) và tốc độ sản xuất cao cho việc lặp lại, phù hợp cho việc làm MEMS, biosensor.
Lithography Nanofabrication được sử dụng trong những ngành công nghiệp nào? Kèm ví dụ
Vì nhiều ngành công nghiệp cần phải có thiết kế cấu trúc cấp nano có độ chính xác cao, kỹ thuật Lithography được sử dụng trong các ngành công nghiệp này, như:
- Công nghiệp bán dẫn và vi điện tử
- Công nghiệp ô tô và vận tải
- Công nghiệp y tế và công nghệ sinh học
- Công nghiệp năng lượng và môi trường
- Công nghiệp photonics và quang học
- Công nghiệp giáo dục và nghiên cứu
Những cân nhắc kỹ thuật trong sản xuất nano
Tiêu chí lựa chọn kỹ thuật
Việc lựa chọn kỹ thuật sản xuất nano phù hợp phụ thuộc vào nhiều yếu tố:
- Nhu cầu về số lượng - Cần xem xét có cần sản xuất số lượng lớn hay chỉ tạo mẫu thử. Sản xuất số lượng lớn thường cần kỹ thuật có hiệu suất cao và chi phí đơn vị thấp.
- Nhu cầu về độ chính xác - Yêu cầu kích thước feature là điều quan trọng nhất trong việc lựa chọn kỹ thuật. Kỹ thuật cho độ chính xác cao thường có chi phí cao và hiệu suất thấp hơn.
- Hạn chế về chi phí - Cần xem xét cả chi phí thiết bị ban đầu và chi phí vận hành. Một số kỹ thuật có chi phí thiết bị cao nhưng chi phí vận hành thấp.
- Tính tương thích của vật liệu - Tính tương thích của bề mặt nền và vật liệu kháng là yếu tố quan trọng. Mỗi loại kỹ thuật có hạn chế về vật liệu khác nhau.
- Nhu cầu về hiệu suất - Tốc độ sản xuất ảnh hưởng đến chi phí và khả năng đáp ứng nhu cầu thị trường.
Xu hướng trong tương lai
Công nghệ mới nổi
Ngành sản xuất nano đang phát triển công nghệ mới để tăng hiệu suất và giảm chi phí:
- Kỹ thuật tạo hoa văn nhiều lần - Phương pháp này giúp tăng độ chính xác bằng cách tạo hoa văn chồng lên nhau nhiều lớp, có thể tạo ra cấu trúc có độ chính xác cao hơn giới hạn của kỹ thuật đơn lẻ.
- Tự lắp ráp có hướng - Kỹ thuật này sử dụng tính chất hóa học và vật lý của phân tử để tự sắp xếp thành cấu trúc nano, là cách hiệu quả cho việc tạo hoa văn nano quy mô lớn.
- Lithography không mặt nạ - Công nghệ này cho phép tạo hoa văn trực tiếp mà không cần sử dụng mặt nạ phim, làm cho sản xuất có tính linh hoạt cao và có thể thay đổi thiết kế nhanh chóng.
- Sản xuất nano 3D - Phát triển kỹ thuật tạo cấu trúc ba chiều phức tạp mở ra cơ hội tạo ra thiết bị và vật liệu có tính chất mới.
- Tiến hóa của ngành công nghiệp
Ngành sản xuất nano tiếp tục tiến bộ hướng tới các mục tiêu quan trọng bao gồm tạo ra feature có kích thước nhỏ hơn liên tục, phát triển độ chính xác cao hơn và giảm chi phí quy trình sản xuất. Những phát triển này là động lực quan trọng của đổi mới trong nhiều lĩnh vực, bao gồm công nghiệp điện tử cần chip hiệu suất cao hơn, y tế sử dụng công nghệ nano trong chẩn đoán và điều trị, và khoa học vật liệu tạo ra vật liệu mới có tính chất đặc biệt.
Đầu tư nghiên cứu và phát triển liên tục sẽ giúp ngành công nghiệp này có thể đáp ứng nhu cầu ngày càng tăng và tạo ra cơ hội kinh doanh mới trong tương lai.
