VR - Các Khóa Học Quy Trình Chế Tạo Nano

Kế Hoạch Đào Tạo Nhân Tài Bán Dẫn Hệ Thống Đào Tạo Tiệm Tiến, Lập Trình Mục Tiêu

Các khóa học tùy chỉnh

Các khóa học phát triển chung với các cơ sở giáo dục (đại học, cao đẳng nghề) và cơ sở thực hành

Đào tạo doanh nghiệp trước khi tuyển dụng: Lý thuyết + Đào tạo Thực hành

Để đáp ứng nhu cầu cụ thể của khách hàng, chẳng hạn như 4 năm, 2 năm, hoặc ngắn hạn.

Fields of Application

Wafer Cleaning

Photolithography

Contact Exposure Training

Stepper Lithography Training

Magnetron Sputtering Training

VR - Trợ Lý Khóa Học Quy Trình Chế Tạo Nano:

Các phát hiện chính:

Hệ thống VR tương tác và nhập vai

Làm Sạch Wafer: Đảm bảo độ sạch bề mặt wafer trước khi bước vào các bước chế tạo.
Quang Khắc: Chuyển các mẫu mạch lên bề mặt wafer bằng cách sử dụng phơi sáng qua mặt nạ.
Đào Tạo Phơi Sáng Tiếp Xúc: Phát triển hiểu biết về hoạt động của máy hiệu chỉnh tiếp xúc và nguyên lý phơi sáng.
Đào Tạo Quang Khắc Stepper: Phân biệt các kỹ thuật phơi sáng tiếp xúc và chiếu và đào tạo trên hệ thống stepper.
Đào Tạo Phún Xạ Magnetron: Bao gồm các kỹ thuật lắng đọng màng mỏng sử dụng phún xạ magnetron.

Kết Quả Học Tập Được Đảm Bảo

Khi Hoàn Thành Khóa Học:

Hiểu biết sâu sắc về các quy trình chế tạo nano
Kỹ năng thực hành sẵn sàng cho ngành
Giảm thời gian thích ứng trong môi trường phòng sạch thực tế
Tự tin trong các hoạt động sản xuất chính xác
Kiến thức toàn diện về giao thức an toàn

Lợi Thế Cách Mạng Của Hệ Thống Đào Tạo VR

Hiệu Quả Chi Phí Tối Đa

Lời Chứng Thực Từ Ngành

"Hệ thống đào tạo VR của chúng tôi đã giảm 70% thời gian hòa nhập nhân viên mới đồng thời cải thiện điểm số an toàn lên 95%."

"Sinh viên giờ đây bước vào phòng sạch với sự tự tin và kiến thức thực hành mà phải mất hàng tháng mới có được qua phương pháp truyền thống."

Tương lai của giáo dục chế tạo nano đã đến!

Bắt Đầu Hành Trình VR Của Bạn Hôm Nay

Truy cập ngay lập tức vào đào tạo tiên tiến

Chương trình giảng dạy hàng đầu ngành

Kết quả học tập đã được chứng minh

Hiệu quả chi phí không thể so sánh

Liên hệ với chúng tôi ngay để cách mạng hóa chương trình đào tạo chế tạo nano của bạn!

Lợi Thế Cạnh Tranh So Với Phương Pháp Truyền Thống

Tốc Độ & Hiệu Quả

Truyền thống: Chuẩn bị hàng tuần, thời gian thực hành hạn chế

VR: Truy cập tức thì, lặp lại không giới hạn, đường cong học tập tăng tốc

Khả Năng Tiếp Cận

Truyền thống: Hạn chế địa lý, truy cập cơ sở đắt đỏ

VR: Tiếp cận toàn cầu, sẵn có 24/7, giáo dục dân chủ hóa

Tùy Chỉnh

Truyền thống: Chương trình cố định, phương pháp một khuôn phù hợp tất cả

VR: Con đường học tập cá nhân hóa, mức độ khó thích ứng

Theo Dõi Hiệu Suất

Truyền thống: Khả năng đánh giá hạn chế

VR: Phân tích thời gian thực, báo cáo tiến độ chi tiết, xác minh kỹ năng

Lợi Thế Cách Mạng Của Hệ Thống Đào Tạo VR

Hiệu Quả Chi Phí Tối Đa

Phòng Sạch Truyền Thống: Chi phí xây dựng và bảo trì cực kỳ cao (hàng triệu đô la)

Hệ Thống VR: Đầu tư một lần, sử dụng không giới hạn, chi phí vận hành bằng không

An Toàn Tối Ưu

Phòng Sạch Truyền Thống: Rủi ro cao từ hóa chất độc hại, thiệt hại thiết bị đắt tiền, tai nạn tiềm ẩn

Hệ Thống VR: Môi trường đào tạo không rủi ro, học từ sai lầm mà không hậu quả

Hiệu Quả Học Tập Vượt Trội

Phòng Sạch Truyền Thống: Sức chứa sinh viên hạn chế, giờ hoạt động bị hạn chế, cơ hội thực hành hạn chế

Hệ Thống VR: Học mọi lúc, mọi nơi, phiên thực hành không giới hạn, lặp lại các phần khó

Lithography instrument

text

Brand:

Samples can be accepted:

Introduction:

Features

Applications

WinSPM EDU -

Các Khóa Học Kính Hiển Vi Quét Đầu Dò

(Hệ Thống Giáo Dục Kính Hiển Vi)

WinSPM EDU - Các Khóa Học Kính Hiển Vi Quét Đầu Dò

WinSPM EDU - Các Khóa Học Kính Hiển Vi Đầu Dò Quét

WinSPM EDU: Nền Tảng Giáo Dục Khoa Học Nano Cách Mạng

Giới Thiệu Sản Phẩm

Hệ thống WinSPM EDU đã được trao giải "Giải Nhất về Thiết Bị Giáo Dục Quốc Gia" nhờ thiết kế sáng tạo, hiệu suất đáng tin cậy và tính hữu ích đã được chứng minh trong giảng dạy khoa học nano tiên tiến tại các trường đại học trên khắp Trung Quốc. WinSPM EDU là hệ thống kính hiển vi đầu dò quét (SPM) được thiết kế riêng cho giáo dục khoa học nano, cung cấp nhiều chế độ chụp ảnh, loại đầu dò đa dạng và phần mềm thông minh cho thí nghiệm, mô-đun khóa học và đào tạo nghiên cứu.

Nền tảng được chính phủ công nhận này kết hợp khả năng hiển vi lực nguyên tử (AFM) và hiển vi quét chui ngầm (STM) hiện đại với phần mềm giáo dục thông minh, giúp công nghệ nano tiên tiến trở nên dễ tiếp cận cho cả sinh viên và nhà nghiên cứu.

Khác với các thiết bị nghiên cứu truyền thống được điều chỉnh cho giảng dạy, WinSPM EDU được xây dựng từ đầu để đạt chất lượng giáo dục xuất sắc.

Hệ thống này loại bỏ các rào cản vận hành phức tạp trong khi vẫn duy trì hiệu suất cấp độ nghiên cứu, cho phép các tổ chức cung cấp giáo dục khoa học nano đẳng cấp thế giới mà không cần kỹ thuật phức tạp.

Đột Phá Chính: Hệ thống SPM giáo dục đầu tiên tích hợp đầu dò piezoelectric tự cảm biến, loại bỏ sự phức tạp trong căn chỉnh laser nhưng vẫn đạt độ phân giải dưới nanometbiến việc chụp ảnh cấp độ nguyên tử trở nên đơn giản như vận hành kính hiển vi tiêu chuẩn.

Fields of Application for University and Institute Nanotechnology Lab

Semiconductor Process Education and Failure Analysis

Materials Science Research

Optoelectronic Device Characterization

Surface Engineering & Roughness Analysis

Micro/Nano Fabrication Courses

Ưu Điểm Chính:

Không cần chỉnh laser, vận hành dễ dàng và an toàn
Tương thích với đầu dò piezoelectric tự cảm biến để phân tích đường cong lực và nanoindentation
Thiết kế nhỏ gọn và tích hợp lý tưởng cho giáo dục
Độ phân giải cấp độ nguyên tử, phù hợp cho đào tạo nâng cao và nghiên cứu
Đa chức năng, bao gồm cả nghiên cứu và giảng dạy
Kiến trúc module, nâng cấp dễ dàng và chi phí bảo trì thấp

Thông Số Kỹ Thuật:

Nền tảng Kính hiển vi lực nguyên tử (AFM) đa môi trường hỗ trợ nhiều chế độ quét, bao gồm chế độ tiếp xúc, chế độ gõ, chụp ảnh pha và chụp ảnh địa hình điều chế tần số
Tương thích với đầu dò piezoelectric tự cảm biến (đầu dò Sakaiyama), loại bỏ hệ thống laser và đơn giản hóa vận hành
Có thể đo đường cong lực và thực hiện nanoindentation
Phạm vi quét tối thiểu 20 × 20 × 3 μm³ với độ phân giải tốt hơn 0.1 nm
Kích thước mẫu tối đa: đường kính 20 mm, dày tới 5 mm
Hỗ trợ điều chỉnh phạm vi quét và chọn vùng quét trực quan
Đi kèm mẫu hiệu chuẩn tiêu chuẩn và nhiều mẫu thí nghiệm đa dạng
Có sẵn module quang học và bộ mở rộng giáo dục tùy chọn

Ứng Dụng Đã Được Chứng Minh:

Khả Năng Nghiên Cứu:

Chụp ảnh mạng tinh thể nguyên tử vật liệu 2D
Phân tích sự kết tụ của hạt nano
Địa hình màng sinh họ

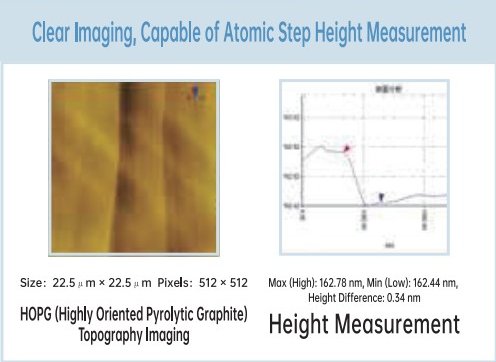

Đo chiều cao bước tinh thể

Mô-đun Giảng Dạy

Giá Trị Cốt Lõi

1.Xuất Sắc Giáo Dục

Thiết kế chuyên biệt cho giảng dạy: Dành riêng cho giáo dục khoa học nano
Hỗ trợ chương trình học toàn diện: Mô-đun giảng dạy và thí nghiệm sẵn sàng sử dụng
Vận hành thân thiện với sinh viên: Không cần chỉnh laser phức tạp

2.Công Nghệ Tiên Tiến

Độ phân giải cấp độ nguyên tử: Độ chính xác <0.1 nm cho nghiên cứu chất lượng cao
Đa chế độ chụp ảnh: Tiếp xúc, gõ nhẹ, pha, địa hình điều chế tần số
Tương thích nhiều loại đầu dò: Đầu dò piezoelectric tự cảm biến và dùng laser
Khả năng phân tích 3D: Đường cong lực, nanoindentation, tái tạo hình ảnh

3.Ưu Điểm Thực Tế
