เครื่องทดสอบความแข็งแบบดิจิทัลอัตโนมัติ Rockwell และ Superficial Rockwell: ภาพรวมเชิงเทคนิคของซีรีส์ 420HRS-150Z / 420HRSS-150Z

การทดสอบความแข็งแบบ Rockwell ด้วยวิธีการแบบดั้งเดิมที่ใช้การควบคุมด้วยมือ มักตอบคำถามได้เพียงข้อเดียวในแต่ละครั้ง นั่นคือ "จุดนี้มีความแข็งเท่าใด?" อย่างไรก็ตาม สำหรับงานตรวจสอบคุณภาพและการวิจัยด้านวัสดุในปัจจุบัน คำถามที่ต้องการคำตอบกลับมีความซับซ้อนมากขึ้น เช่น ค่าความแข็งมีการเปลี่ยนแปลงอย่างไรในชั้นผิวที่ผ่านการปรับสภาพ? ชั้นผิวที่ผ่านกระบวนการคาร์บูไรซิ่ง (Carburizing) หรือไนไตรดิ้ง (Nitriding) มีความสม่ำเสมอเพียงใดในชิ้นงานแต่ละล็อต? และชิ้นส่วนที่มีความหนาน้อยยังคงมีความแข็งแรงเชิงโครงสร้างลึกลงไปมากน้อยเพียงใด?

ในอดีต การตอบคำถามเหล่านี้อย่างแม่นยำด้วยเครื่องทดสอบความแข็งแบบแยกเดี่ยว (Standalone Manual Hardness Tester) จำเป็นต้องอาศัยการจัดตำแหน่งชิ้นงานซ้ำหลายครั้ง การปรับน้ำหนักทดสอบทีละขั้น การประเมินเวลาทดสอบด้วยสายตา และการรวบรวมข้อมูลเพื่อวิเคราะห์ภายหลังที่ใช้เวลามาก เครื่อง 420HRS-150Z (รองรับการทดสอบ Rockwell) และ 420HRSS-150Z (รองรับทั้ง Rockwell และ Superficial Rockwell) ได้รับการออกแบบมาเพื่อทดแทนกระบวนการทำงานแบบแมนนวลดังกล่าวโดยเฉพาะ

เครื่องทั้งสองรุ่นไม่ได้เป็นเพียงอุปกรณ์ที่ช่วยให้การวัดค่าความแข็งรวดเร็วขึ้นเท่านั้น แต่ยังเป็น ระบบวิเคราะห์แบบวงจรปิด (Closed-loop Analysis System) ที่ผสานการควบคุมกระบวนการด้วยระบบอิเล็กทรอนิกส์ การตรวจสอบแรงด้วย Load Cell แบบเรียลไทม์ การควบคุมการเคลื่อนที่เชิงกล และการประมวลผลด้วยคอมพิวเตอร์ความเร็วสูงเข้าไว้ในระบบเดียว ภายในเครื่องประกอบด้วยตัวเครื่องทดสอบความแข็ง แท่นยกแกน Z-Axis แบบอัตโนมัติ และสถาปัตยกรรมควบคุม ARM Processor ที่ทำงานผ่านหน้าจอสัมผัสเพียงจุดเดียว ทำให้สามารถดำเนินการทดสอบอัตโนมัติ แสดงกราฟผลการทดสอบแบบเรียลไทม์ และสร้างรายงานผลการวัดตามเกณฑ์มาตรฐานได้ด้วยคำสั่งจากผู้ปฏิบัติงานเพียงครั้งเดียว

การใช้งาน 2 ระดับ: Standard Rockwell และ Superficial Rockwell แบบ Dual-Scale
เครื่องทั้งสองรุ่นถูกพัฒนาบนพื้นฐานทางมาตรวิทยาเดียวกัน ไม่ว่าจะเป็น หน้าจอสัมผัส LCD ขนาด 8 นิ้ว, หน่วยประมวลผล ARM ความเร็วสูง และ ระบบควบคุมแรงแบบวงจรปิด (Closed-loop Electronic Force Control) โดยมีความแตกต่างหลักอยู่ที่จำนวนสเกลการทดสอบที่รองรับและความสามารถในการวิเคราะห์วัสดุที่มีความลึกของรอยกดแตกต่างกัน

1. 420HRS-150Z (Automatic Digital Rockwell Platform)

ระดับการทำงานอัตโนมัติ
รองรับการทดสอบ Rockwell แบบอัตโนมัติเต็มรูปแบบ ผู้ใช้งานเพียงเลือกสเกลการทดสอบผ่านหน้าจอสัมผัส จากนั้นกดเริ่มการทดสอบ ระบบจะยกแท่นทดสอบ สัมผัสชิ้นงาน ลงแรง ค้างแรง และปลดแรงโดยอัตโนมัติทั้งหมด

องค์ประกอบหลักของระบบ

• หน่วยประมวลผล ARM ความเร็วสูง
• หน้าจอสัมผัส LCD ขนาด 8 นิ้ว
• ระบบควบคุมแรงแบบวงจรปิด
• ชุดยกแกนแบบแมนนวลสำหรับใช้งานสำรอง
• เครื่องพิมพ์ขนาดเล็กในตัว

ความสามารถเด่น

• แสดงกราฟความสัมพันธ์ระหว่างแรงและการเคลื่อนที่แบบเรียลไทม์
• ปรับค่าชดเชยสำหรับพื้นผิวโค้งนูนโดยอัตโนมัติ
• ตั้งค่าขีดจำกัดบน–ล่าง พร้อมสัญญาณเตือนเมื่อค่าที่วัดได้เกินกำหนด
• จัดเก็บข้อมูลภายในเครื่อง พร้อมส่งออกข้อมูลผ่าน USB และ RS232


2. 420HRSS-150Z (Comprehensive Dual-Scale Rockwell & Superficial Platform)

ระดับการทำงานอัตโนมัติ

รองรับการทดสอบทั้ง Rockwell และ Superficial Rockwell แบบอัตโนมัติเต็มรูปแบบ โดยใช้ลำดับการทำงานเดียวกับรุ่น 420HRS แต่เพิ่มความสามารถในการทดสอบชั้นผิวบางและการกดรอยลึกระดับตื้นมาก โดยไม่จำเป็นต้องเปลี่ยนชุดโครงสร้างของเครื่อง

องค์ประกอบหลักของระบบ
ประกอบด้วยองค์ประกอบทั้งหมดของรุ่น 420HRS พร้อมเพิ่ม

• ระบบสอบเทียบแรงต่ำแบบวงจรปิด
• ชุดอุปกรณ์มาตรฐานสำหรับการตรวจสอบและสอบเทียบเพิ่มเติม

ความสามารถเด่น
รองรับการสลับใช้งานได้อย่างต่อเนื่องระหว่าง 30 สเกลการทดสอบ (15 สเกล Rockwell มาตรฐาน และ 15 สเกล Superficial Rockwell) ช่วยให้สามารถวิเคราะห์ทั้งแกนวัสดุที่มีความแข็งสูงและชั้นผิวที่ผ่านการปรับสภาพซึ่งมีความบางและเปราะได้ภายในชิ้นงานเดียว

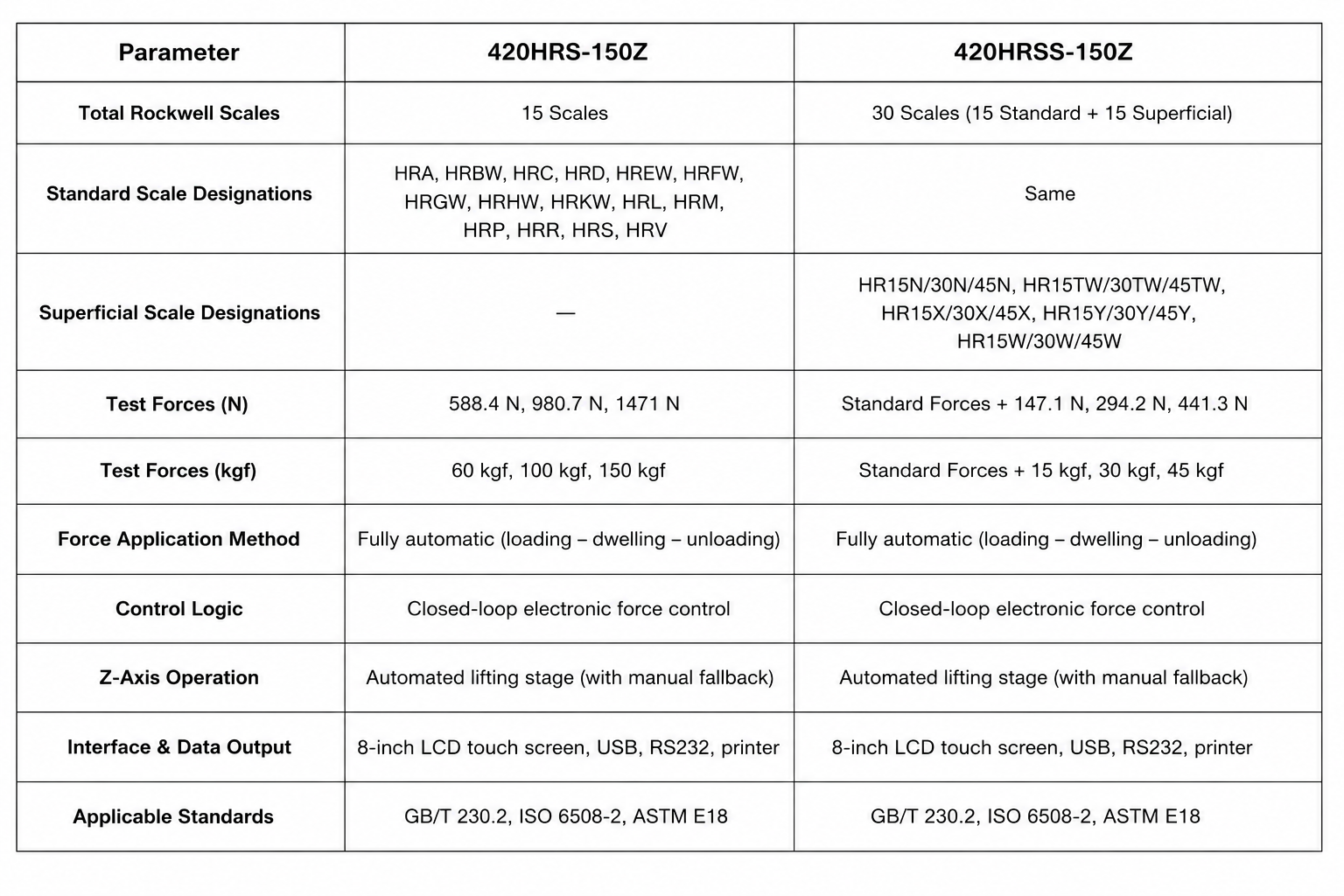

ข้อมูลจำเพาะทางเทคนิค (Technical Parameter Specifications)
ตารางต่อไปนี้แสดงข้อมูลจำเพาะด้านการทำงานและโครงสร้างที่สำคัญ ซึ่งเป็นจุดแตกต่างระหว่างเครื่องทดสอบทั้งสองรุ่น ภายใต้สถาปัตยกรรมการควบคุมแรงแบบวงจรปิดเดียวกัน (Shared Closed-loop Architecture)

ฟังก์ชันการทำงานแบบไดนามิก: ระบบบูรณาการที่ช่วยเพิ่มประสิทธิภาพกระบวนการทดสอบ
แพลตฟอร์ม 420HRS/HRSS ไม่ได้เป็นเพียงการเปลี่ยนกระบวนการทดสอบความแข็งแบบใช้ตุ้มน้ำหนักและคันโยกให้เป็นระบบดิจิทัลเท่านั้น แต่ยังยกระดับกระบวนการทำงานทั้งหมดด้วยการผสาน ระบบเซ็นเซอร์ป้อนกลับแบบวงจรปิด (Closed-loop Sensor Feedback) การรับส่งข้อมูลแบบเรียลไทม์ และระบบควบคุมการทำงานอัตโนมัติไว้ในสถานีปฏิบัติงานเดียว (Unified Workstation) ช่วยให้การทดสอบมีความรวดเร็ว แม่นยำ และลดข้อผิดพลาดจากผู้ปฏิบัติงานได้อย่างมีประสิทธิภาพ

ขั้นตอนการทำงานแบบบูรณาการ (Step-by-Step Integrated Execution)
การควบคุมผ่านหน้าจอสัมผัสแบบรวมศูนย์ (Unified Touchscreen Control)
หน่วยประมวลผล ARM ความเร็วสูง ทำหน้าที่ควบคุมการทำงานทั้งหมดของเครื่องผ่านซอฟต์แวร์ ผู้ใช้งานสามารถตั้งค่าสเกลการทดสอบ กำหนดเวลาค้างแรง (Dwell Time) เลือกชนิดของหัวกด (Indenter) และเริ่มกระบวนการทดสอบทั้งหมดผ่านหน้าจอสัมผัสเพียงจุดเดียว ช่วยลดความผิดพลาดที่อาจเกิดจากการใช้งานคันโยกหรือการปรับชุดน้ำหนักแบบแมนนวล

การควบคุมแรงและแกนการเคลื่อนที่โดยไม่ขึ้นกับการตัดสินใจของผู้ปฏิบัติงาน (Subjectivity-Free Force & Axis Management)
ระบบขจัดการควบคุมด้วยมือออกจากกระบวนการทดสอบทั้งหมด เมื่อแท่นยกแกน Z-Axis แบบอัตโนมัติสัมผัสกับชิ้นงานแล้ว ระบบควบคุมแรงแบบวงจรปิดจะทำการลงแรง คงแรง และปลดแรงด้วยระบบอิเล็กทรอนิกส์โดยอัตโนมัติ พร้อมทั้งชดเชยค่าแรงแบบเรียลไทม์ตลอดการทดสอบ เพื่อรักษาความแม่นยำของแรงกดและลดความคลาดเคลื่อนที่เกิดจากผู้ใช้งาน

การแสดงผลกระบวนการทดสอบแบบเรียลไทม์ (Real-Time Process Visualization)
ระบบสามารถบันทึกและแสดง กราฟความสัมพันธ์ระหว่างการเคลื่อนที่และแรงกด (Displacement–Force Curve) แบบเรียลไทม์ระหว่างการทดสอบ ช่วยให้นักวิทยาศาสตร์ด้านวัสดุและผู้จัดการห้องปฏิบัติการสามารถติดตามพฤติกรรมการลงแรง ตรวจสอบความเสถียรของชิ้นงาน และสังเกตความผิดปกติของโครงสร้างวัสดุได้ทันที แทนการพิจารณาจากค่าตัวเลขผลลัพธ์เพียงอย่างเดียว

การปรับค่าพื้นผิวและตรวจสอบผลด้วยคำสั่งเดียว (One-Click Surface Correction and Validation)
ระบบบริหารจัดการการวัดจะปรับค่าชดเชยโดยอัตโนมัติเมื่อทดสอบบนพื้นผิวโค้งหรือพื้นผิวนูน ซึ่งเป็นลักษณะพื้นผิวที่มักทำให้ผลการทดสอบแบบแมนนวลเกิดความคลาดเคลื่อน นอกจากนี้ หากค่าที่วัดได้อยู่นอกช่วงที่กำหนด ระบบจะแจ้งเตือนทันทีผ่านสัญญาณเตือนที่ตั้งค่าไว้ ช่วยให้การวัดและการตรวจสอบคุณภาพดำเนินไปพร้อมกันในขั้นตอนเดียว


ความสามารถขั้นสูง มาตรฐานการวัด และแนวทางการเลือกรุ่น
ความสามารถแบบบูรณาการของแพลตฟอร์ม 420HRS/HRSS เหมาะอย่างยิ่งสำหรับกระบวนการผลิตและงานวิจัยที่การตรวจสอบค่าความแข็งเป็นปัจจัยสำคัญในการควบคุมคุณภาพ เช่น การอบชุบโลหะ งานโลหะวิทยา การผลิตแบบเป็นล็อต และงานวิศวกรรมพื้นผิว

อุปกรณ์มาตรฐานและการรองรับมาตรฐานสากล (Full Ecosystem and Metrological Compliance)
เครื่องทั้งสองรุ่นมาพร้อมชุดอุปกรณ์มาตรฐานครบถ้วน ได้แก่

• แท่นรองทดสอบแบบแบนขนาดใหญ่ (Large Flat Test Anvil)
• หัวกดเพชรทรงกรวยมาตรฐาน Brale (Diamond Cone Indenter)
• สายเชื่อมต่อสำหรับรับส่งข้อมูลด้านความแม่นยำของการวัด

เครื่องทั้งสองรุ่นได้รับการออกแบบให้สอดคล้องกับมาตรฐานสากล ได้แก่

• GB/T 230.2
• ISO 6508-2
• ASTM E18

เพื่อให้สามารถตรวจสอบความถูกต้องของเครื่องได้ทันทีหลังการติดตั้ง แต่ละรุ่นจึงมาพร้อมบล็อกมาตรฐานสำหรับการสอบเทียบ ดังนี้

420HRS-150Z Standard Kit
ประกอบด้วย บล็อกมาตรฐาน Rockwell จำนวน 5 ชิ้น สำหรับการตรวจสอบและสอบเทียบเครื่องทดสอบความแข็ง Rockwell

420HRSS-150Z Dual-Scale Kit
ประกอบด้วย บล็อกมาตรฐาน Rockwell จำนวน 5 ชิ้น พร้อม บล็อกมาตรฐาน Superficial Rockwell จำนวน 4 ชิ้น เพื่อรองรับการสอบเทียบระบบทดสอบแรงต่ำสำหรับการวัดชั้นผิวบาง


ควรเลือก 420HRS หรือ 420HRSS ให้เหมาะกับห้องปฏิบัติการของคุณ
การเลือกระหว่าง 420HRS-150Z และ 420HRSS-150Z ขึ้นอยู่กับลักษณะของวัสดุที่ต้องการทดสอบ โดยพิจารณาจาก ความลึกของชั้นวัสดุ ความหนาของชิ้นงาน และโครงสร้างของชั้นผิว

หากงานทดสอบของคุณมุ่งเน้นวัสดุที่มีความหนาและโครงสร้างสม่ำเสมอ เช่น เหล็กที่ผ่านการอบชุบ (Quenched & Tempered Steel) โลหะหล่อทั้งชนิดเหล็กและโลหะนอกกลุ่มเหล็ก ซีเมนต์คาร์ไบด์ หรือพลาสติกอุตสาหกรรมทั่วไป รุ่น 420HRS-150Z จะเป็นตัวเลือกที่เหมาะสม เนื่องจากรองรับการทดสอบ Rockwell มาตรฐาน พร้อมระบบควบคุมอัตโนมัติแบบอิเล็กทรอนิกส์ที่มีความแม่นยำสูง

ในทางกลับกัน หากห้องปฏิบัติการของคุณต้องวิเคราะห์วัสดุแผ่นบาง ชิ้นงานที่ผ่านกระบวนการปรับสภาพผิว เช่น ไนไตรดิ้ง (Nitriding) คาร์บูไรซิ่ง (Carburizing) หรือ การชุบผิวด้วยไฟฟ้า (Electroplating) รวมถึงชิ้นส่วนที่ต้องควบคุมความลึกของรอยกดเพื่อหลีกเลี่ยงผลกระทบต่อเนื้อวัสดุด้านล่าง เช่น เฟืองหรือเพลาที่ผ่านการชุบผิวแข็ง รุ่น 420HRSS-150Z จะตอบโจทย์ได้ดีกว่า ด้วยความสามารถในการรองรับทั้ง Rockwell และ Superficial Rockwell ภายในเครื่องเดียว ช่วยให้สามารถวิเคราะห์ทั้งเนื้อวัสดุหลักและชั้นผิวแข็งได้อย่างต่อเนื่อง โดยไม่ต้องเสียเวลาสลับใช้งานระหว่างเครื่องหลายเครื่อง
