กล้องจุลทรรศน์อิเล็กตรอนแบบส่องกราด

Field emission scanning electron microscope (FESEM)

ข้อมูลพื้นฐาน กล้องจุลทรรศน์อิเล็กตรอนแบบส่องกราด (FESEM)

กล้องจุลทรรศน์อิเล็กตรอนใช้เทคโนโลยีปืนอิเล็กตรอนแบบปล่อยสนาม Schottky (FEG) ร่วมกับระบบเร่งความเร็วแบบเต็มคอลัมน์ขั้นสูง ซึ่งถูกผสานไว้ภายในคอลัมน์ลำแสงอิเล็กตรอน ช่วยให้สามารถถ่ายภาพได้อย่างมีประสิทธิภาพแม้ที่แรงดันเร่งต่ำ

ระบบตรวจจับแบบหลายตัวสามารถรวบรวมสัญญาณอิเล็กตรอนหลากหลายประเภทที่ปล่อยออกมาจากตัวอย่างได้อย่างมีประสิทธิภาพ ทำให้สามารถแสดงผลภาพที่มีความละเอียดสูง พร้อมเผยให้เห็นข้อมูลด้านสัณฐานวิทยาและโครงสร้างของวัสดุได้อย่างครบถ้วน

กล้องสามารถถ่ายภาพที่มีความละเอียดสูงของวัสดุ ต่าง ๆ ได้อย่างโดดเด่นแม้ในสภาวะแรงดันเร่งต่ำ โดยระบบตรวจจับแบบหลายตัวจะช่วยรวบรวมสัญญาณอิเล็กตรอนหลากหลายประเภทที่ปล่อยออกมาจากตัวอย่างได้อย่างมีประสิทธิภาพ

การถ่ายภาพ ซึ่งเผยให้เห็นสัณฐานวิทยาและข้อมูลโครงสร้างของตัวอย่างในขอบเขตสูงสุด

คุณสมบัติผลิตภัณฑ์ กล้องจุลทรรศน์อิเล็กตรอนแบบส่องกราด

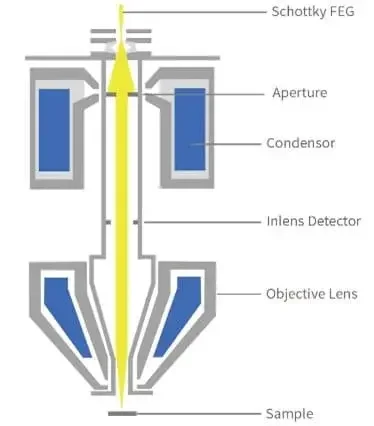

การออกแบบระบบแสงอิเล็กตรอนที่เหนือกว่า

• ปืนอิเล็กตรอนแบบปล่อยสนาม Schottky ช่วยให้ได้ลำแสงที่มีความเสถียร และส่งผลให้สามารถถ่ายภาพได้ด้วยความละเอียดสูง

• เทคโนโลยีการเร่งความเร็วแบบเต็มคอลัมน์ช่วยให้ลำแสงอิเล็กตรอนยังคงมีประสิทธิภาพสูงในการถ่ายภาพ แม้ในสภาวะแรงดันเร่งต่ำ

• การออกแบบเลนส์แบบผสมผสานที่รวมทั้งสนามไฟฟ้าและสนามแม่เหล็กเข้าด้วยกัน ช่วยป้องกันไม่ให้เกิดการรั่วไหลของสนามแม่เหล็กจากเลนส์ใกล้วัตถุ จึงสามารถถ่ายภาพตัวอย่างที่เป็นวัสดุแม่เหล็กได้อย่างมีคุณภาพสูง

ระบบการเก็บรวบรวมสัญญาณที่ครอบคลุม

• การเก็บรวบรวมพร้อมกันรวมถึงสัญญาณอิเล็กตรอนทุติยภูมิ สองประเภทได้แก่ อิเล็กตรอนกระเจิงกลับ (Backscattered electron) และอิเล็กตรอนส่งผ่าน (Transmitted electron signals)

• การนำเสนอความเปรียบต่างทางสัณฐานวิทยาและองค์ประกอบพร้อมกันเผยให้เห็นข้อมูลสัณฐานวิทยาและองค์ประกอบของตัวอย่างในขอบเขตสูงสุด

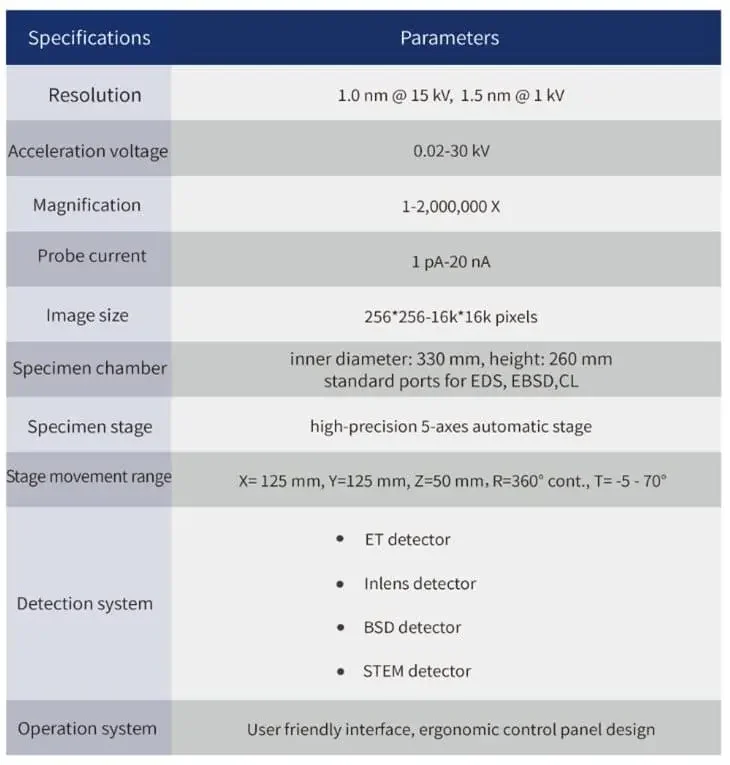

ข้อมูลจำเพาะของผลิตภัณฑ์ กล้องจุลทรรศน์อิเล็กตรอนแบบส่องกราด

• การออกแบบแบบโมดูลาร์พร้อมสถาปัตยกรรมระบบที่ขยายได้

• มีโซลูชันที่ปรับแต่งได้ตามความต้องการใช้งานเฉพาะ

• พอร์ตหลายพอร์ตเข้ากันได้กับอุปกรณ์เสริมต่างๆ เช่น EDS, EBSD, WDS, CL, อุปกรณ์ทดลองในแหล่งกำเนิด ฯลฯ ทำให้สามารถทั้งการถ่ายภาพและการวิเคราะห์

ตัวอย่างการใช้งาน FESEM

เครื่องทำความสะอาดพลาสมา

ข้อได้เปรียบหลัก

• เทคโนโลยี Inductively Coupled Plasma (ICP) สร้างพลาสมาที่มีความหนาแน่นของอนุภาคสูงกว่าเทคโนโลยี Capacitively Coupled แบบดั้งเดิม

• ความเข้มข้นสูงของอนุมูลออกซิเจนที่สร้างขึ้นสามารถขจัดสิ่งปนเปื้อนไฮโดรคาร์บอนบนพื้นผิวของตัวอย่างได้อย่างมีประสิทธิภาพ

• วิธีการทำความสะอาดแบบ "Downstream" ไม่ก่อให้เกิดความเสียหายต่อตัวอย่างและรักษาสัณฐานวิทยาของพื้นผิวดั้งเดิมไว้

• ช่วงความดันในการทำงาน: 0.01-500 Pa จะไม่ทำลายสุญญากาศสูงของห้องตัวอย่าง กล้องจุลทรรศน์อิเล็กตรอน (electron microscope)

• การควบคุมซอฟต์แวร์ในตัว การทำงานด้วยปุ่มเดียวโดยไม่ต้องมีการทำงานของผู้ใช้มากเกินไป

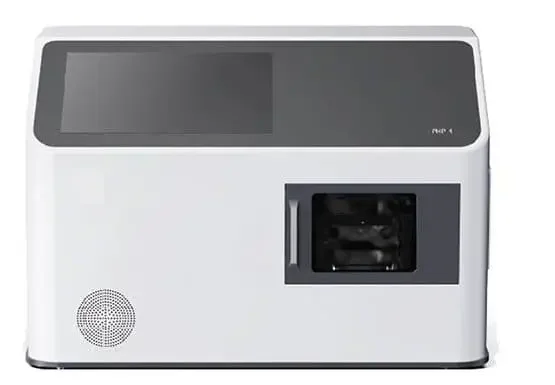

เครื่องทำความสะอาดอเนกประสงค์

ข้อได้เปรียบหลัก

• รวมพลาสมาแบบ Downstream การฉายรังสีอัลตราไวโอเลต และการแยกด้วยความร้อนในสุญญากาศไว้ในเครื่องเดียว สามารถสลับแหล่งทำความสะอาดได้ตลอดเวลา

• เหมาะสำหรับทำความสะอาดตัวอย่างสำหรับกล้องจุลทรรศน์อิเล็กตรอนแบบสแกนต่างๆ โดยเน้นที่กล้องจุลทรรศน์แบบลำแสงโฟกัสและ กล้องจุลทรรศน์อิเล็กตรอนแบบส่องกราด (field emission scanning electron microscope)

• การทำงานด้วยหน้าจอสัมผัสความละเอียดสูงรองรับการควบคุมระยะไกลในสภาพแวดล้อม WiFi

• สามารถใช้เป็นตู้เก็บตัวอย่างสุญญากาศที่มีอุณหภูมิคงที่ได้
